Encoder Lika C82 Ø42

Mã sản phẩm: Encoder (Lika) C8242

CÓ SẴN TẠI KHO HÀNG HCM

Liên hệ để biết giá chiết khấu dành cho đại lý.

Mô tả chung

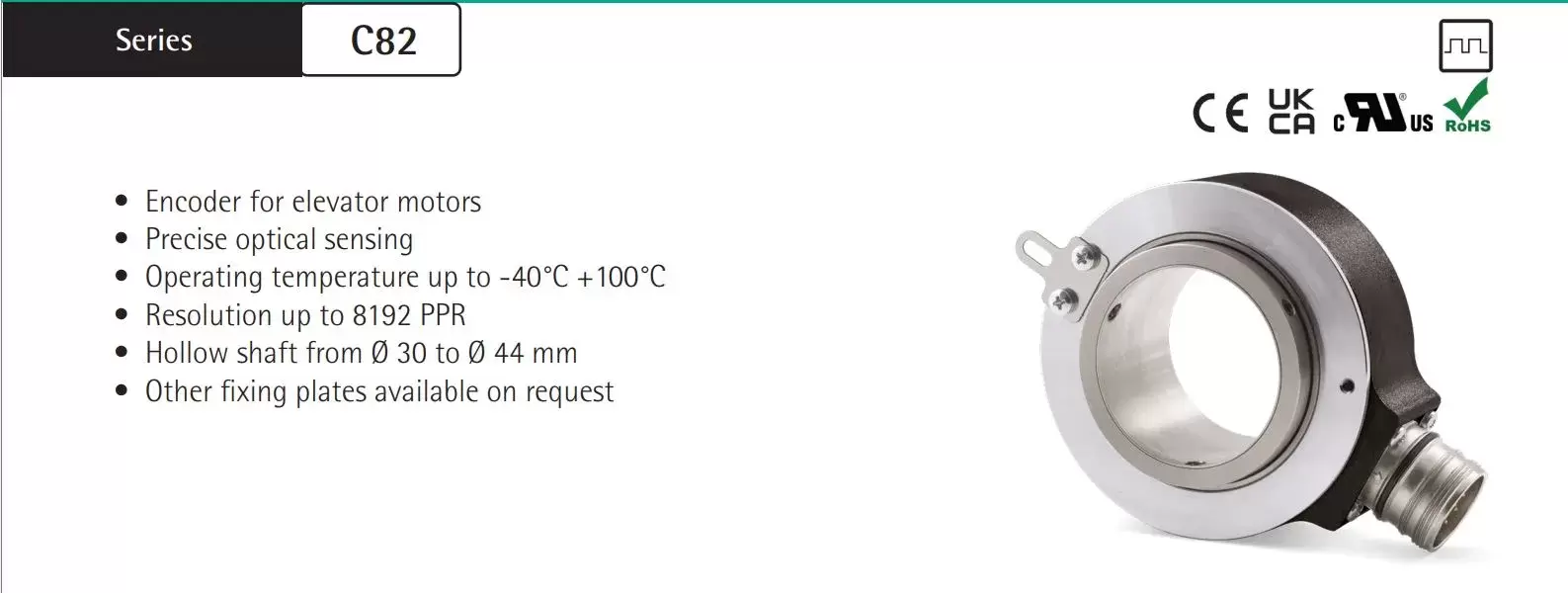

Encoder thang máy Lika C82 – Trục rỗng, độ phân giải cao, chính hãng Ý

Encoder Lika C82 là dòng encoder trục rỗng (hollow shaft) chuyên dụng cho động cơ thang máy, sử dụng công nghệ cảm biến quang học chính xác (precise optical sensing) để đo tốc độ và vị trí quay của trục động cơ. Sản phẩm được thiết kế với đường kính trục rỗng linh hoạt từ Ø30mm đến Ø44mm, độ phân giải lên đến 8192 xung/vòng (PPR), phù hợp với nhiều loại motor thang máy hiện có trên thị trường. Encoder C82 đạt các chứng nhận CE, UKCA, cRUus, RoHS, đảm bảo tiêu chuẩn chất lượng và an toàn châu Âu.

Thông số kỹ thuật

Thông số chung

Thông số	Giá trị
Model	C82
Ứng dụng	Encoder cho động cơ thang máy
Nguyên lý đo	Cảm biến quang học (optical sensing)
Trục rỗng	Ø 30, 32, 34, 35, 38, 40, 42, 44 mm
Độ phân giải (PPR)	300 - 400 - 500 - 1024 - 2048 - 2500 - 4096 - 8192
Nhiệt độ hoạt động	-25°C ÷ +85°C (tiêu chuẩn); tùy chọn -40°C ÷ +100°C
Cấp bảo vệ	IP54 (tiêu chuẩn); tùy chọn IP65
Chứng nhận	CE, UKCA, cRUus, RoHS

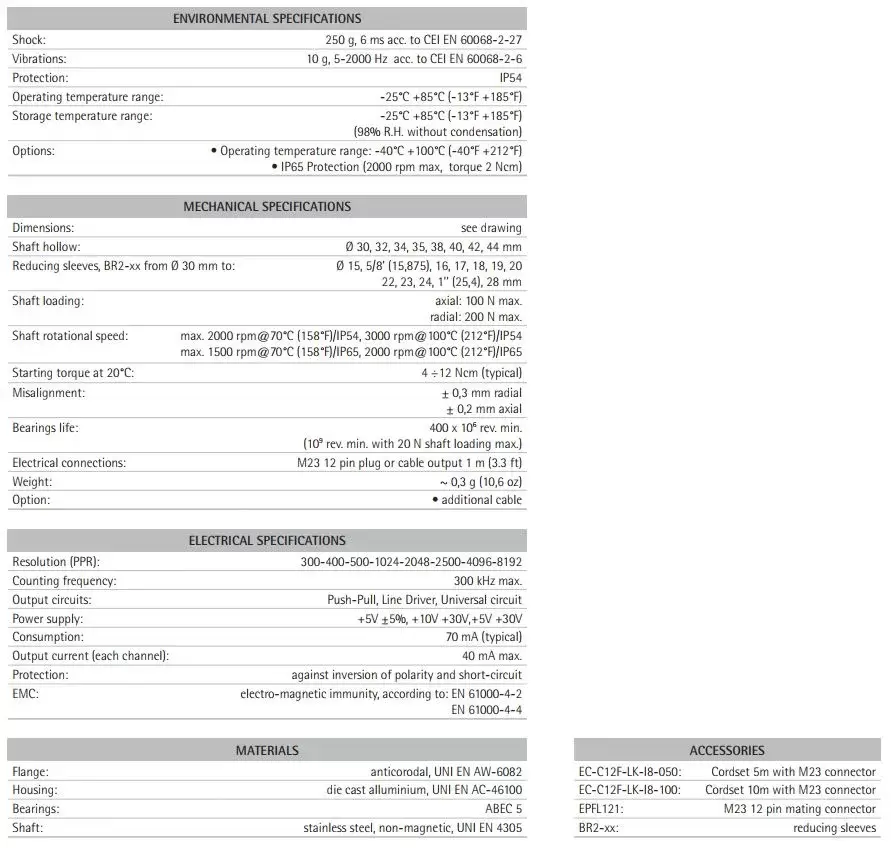

Thông số môi trường (Environmental Specifications)

Thông số	Giá trị
Sốc va đập (Shock)	250g, 6ms theo CEI EN 60068-2-27
Rung động (Vibrations)	10g, 5-2000Hz theo CEI EN 60068-2-6
Cấp bảo vệ	IP54
Nhiệt độ hoạt động	-25°C ÷ +85°C
Nhiệt độ bảo quản	-25°C ÷ +85°C, độ ẩm 98% R.H. không ngưng tụ
Tùy chọn	Nhiệt độ hoạt động -40°C ÷ +100°C; hoặc cấp bảo vệ IP65 (tối đa 2000 vòng/phút, mô-men xoắn 2Ncm)

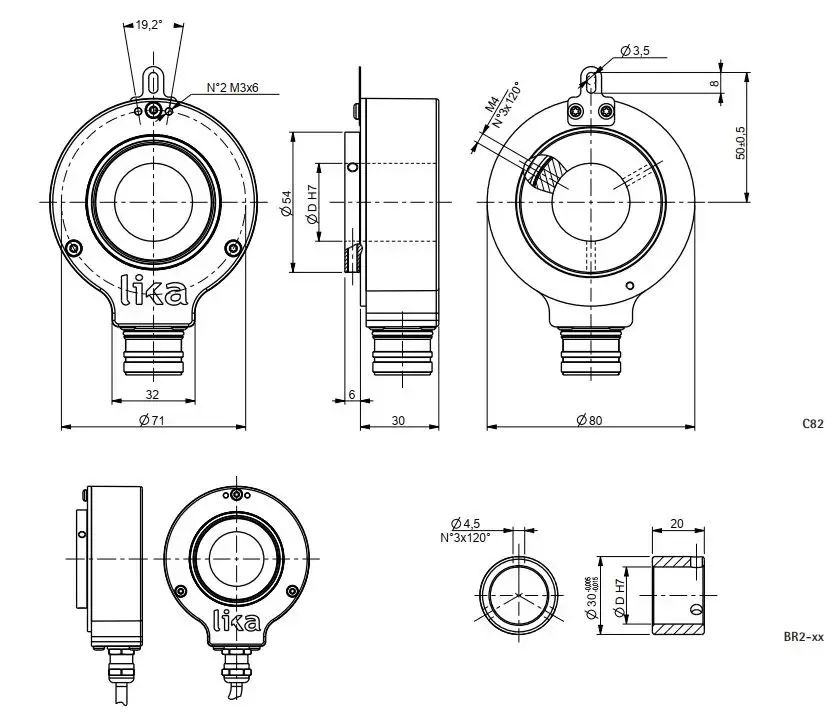

Thông số cơ khí (Mechanical Specifications)

Thông số	Giá trị
Trục rỗng	Ø 30, 32, 34, 35, 38, 40, 42, 44 mm
Bạc giảm trục (BR2-xx) từ Ø30mm xuống	Ø15, 5/8" (15,875), 16, 17, 18, 19, 20, 22, 23, 24, 1" (25,4), 28 mm
Tải trọng trục	Dọc trục: tối đa 100N / Hướng kính: tối đa 200N
Tốc độ quay trục tối đa	2000 vòng/phút @70°C (IP54); 3000 vòng/phút @100°C (IP54) 1500 vòng/phút @70°C (IP65); 2000 vòng/phút @100°C (IP65)
Mô-men khởi động ở 20°C	4 ÷ 12 Ncm (điển hình)
Độ lệch tâm cho phép	Hướng kính: ±0,3mm / Dọc trục: ±0,2mm
Tuổi thọ vòng bi	400 x 10⁶ vòng quay (10⁹ vòng nếu tải trọng trục ≤20N)
Kết nối điện	Giắc cắm M23 12 chân hoặc cáp ra 1m
Khối lượng	~0,3 kg
Tùy chọn	Cáp dài thêm theo yêu cầu

Thông số điện (Electrical Specifications)

Thông số	Giá trị
Độ phân giải (PPR)	300 - 400 - 500 - 1024 - 2048 - 2500 - 4096 - 8192
Tần số đếm tối đa	300 kHz
Loại ngõ ra	Push-Pull, Line Driver, Universal circuit
Điện áp cấp nguồn	+5V±5%, +10V÷+30V, +5V÷+30V
Dòng tiêu thụ	70mA (điển hình)
Dòng ra mỗi kênh	Tối đa 40mA
Bảo vệ	Chống đảo cực và ngắn mạch
Miễn nhiễm điện từ (EMC)	Theo EN 61000-4-2, EN 61000-4-4

Vật liệu chế tạo

Bộ phận	Vật liệu
Mặt bích (Flange)	Hợp kim anticorodal, UNI EN AW-6082
Vỏ (Housing)	Nhôm đúc áp lực, UNI EN AC-46100
Vòng bi (Bearings)	ABEC 5
Trục (Shaft)	Thép không gỉ, không nhiễm từ, UNI EN 4305

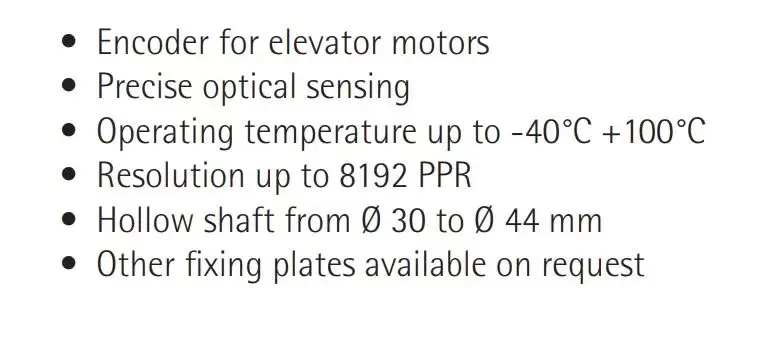

Tính năng nổi bật

Chuyên dụng cho động cơ thang máy: Thiết kế trục rỗng giúp lắp đặt trực tiếp lên trục động cơ, không cần khớp nối cơ khí phức tạp, giảm sai số truyền động.
Độ phân giải linh hoạt, tối đa 8192 PPR: Đáp ứng nhiều yêu cầu điều khiển tốc độ và định vị chính xác của tủ điều khiển thang máy.
Chịu nhiệt độ khắc nghiệt: Tùy chọn hoạt động ở nhiệt độ lên đến -40°C ÷ +100°C, phù hợp môi trường phòng máy nóng hoặc lắp đặt ngoài trời.
Cấp bảo vệ IP54/IP65: Chống bụi, chống nước tốt, tăng độ bền trong môi trường công nghiệp.
Chống nhiễu điện từ, chống đảo cực và ngắn mạch: Bảo vệ mạch điện tử, tăng tuổi thọ và độ tin cậy khi vận hành liên tục.
Tuổi thọ vòng bi cao: Lên đến 400 triệu vòng quay (400 x 10⁶ rev.), giảm chi phí bảo trì, thay thế.
Tùy biến theo yêu cầu: Đa dạng đường kính trục rỗng (Ø30-44mm), bạc giảm trục, độ dài cáp, loại giắc kết nối và tấm gá lắp (fixing plate) theo yêu cầu dự án.

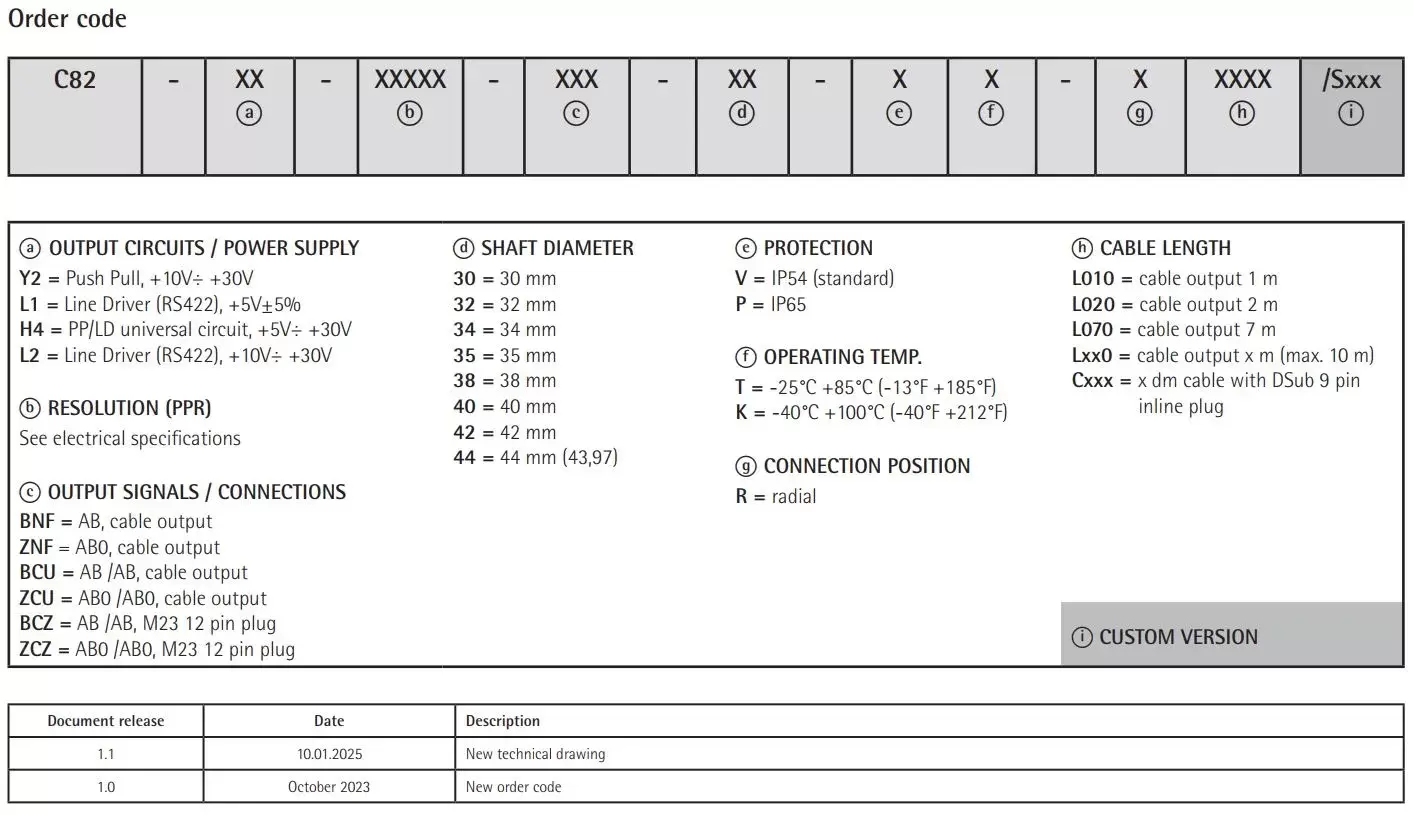

Cách đọc mã đặt hàng (Order Code) Encoder C82

Mã sản phẩm C82 được cấu trúc theo dạng: C82 - (a) - (b) - (c) - (d) - (e) - (f) - (g) - (h) /S(i)

Ký hiệu	Ý nghĩa	Các lựa chọn
(a) Ngõ ra/Nguồn cấp	Loại mạch điện & điện áp	Y2 = Push Pull +10V÷+30V; L1 = Line Driver (RS422) +5V±5%; H4 = PP/LD universal +5V÷+30V; L2 = Line Driver (RS422) +10V÷+30V
(b) Độ phân giải (PPR)	Xem bảng thông số điện	300-8192 PPR
(c) Tín hiệu ngõ ra/Kết nối	Kiểu tín hiệu & đầu ra	BNF = AB, cáp; ZNF = ABO, cáp; BCU = AB/AB, cáp; ZCU = ABO/ABO, cáp; BCZ = AB/AB, giắc M23 12 chân; ZCZ = ABO/ABO, giắc M23 12 chân
(d) Đường kính trục	Kích thước trục rỗng	30, 32, 34, 35, 38, 40, 42, 44mm
(e) Cấp bảo vệ	Mức chống bụi/nước	V = IP54 (tiêu chuẩn); P = IP65
(f) Nhiệt độ hoạt động	Dải nhiệt độ	T = -25°C÷+85°C; K = -40°C÷+100°C
(g) Vị trí kết nối	Hướng ra dây/giắc	R = Radial
(h) Chiều dài cáp	Độ dài cáp ra	L010 = 1m; L020 = 2m; L070 = 7m; Lxx0 = xm (tối đa 10m); Cxxx = cáp xdm kèm giắc DSub 9 chân
(i) Phiên bản tùy chỉnh	Custom version	Theo yêu cầu riêng

Việc hiểu đúng mã đặt hàng giúp khách hàng lựa chọn chính xác cấu hình encoder phù hợp với tủ điều khiển và động cơ thang máy đang sử dụng, tránh đặt nhầm hàng.

Phụ kiện đi kèm

Mã phụ kiện	Mô tả
EC-C12F-LK-I8-050	Cáp nối dài 5m kèm giắc M23
EC-C12F-LK-I8-100	Cáp nối dài 10m kèm giắc M23
EPFL121	Giắc cái M23 12 chân (mating connector)
BR2-xx	Bạc giảm trục (reducing sleeves)

Ứng dụng thực tế

Lắp đặt trên động cơ thang máy (gearless hoặc có hộp số) để đo tốc độ, vị trí quay phục vụ điều khiển vận hành êm ái, chính xác.
Thay thế encoder cũ, hỏng trong quá trình bảo trì, sửa chữa hệ thống truyền động thang máy.
Nâng cấp độ chính xác điều khiển tốc độ cho các dự án cải tạo, hiện đại hóa thang máy.
Phù hợp với môi trường phòng máy có nhiệt độ cao hoặc dao động lớn nhờ tùy chọn dải nhiệt mở rộng.

Câu hỏi thường gặp (FAQ)

Encoder Lika C82 dùng cho loại thang máy nào? Encoder C82 là loại encoder trục rỗng chuyên dùng để lắp trực tiếp lên trục động cơ thang máy, tương thích với nhiều loại motor có đường kính trục từ Ø30mm đến Ø44mm.

Độ phân giải tối đa của encoder C82 là bao nhiêu? Encoder C82 có độ phân giải tùy chọn từ 300 đến 8192 xung/vòng (PPR), cho phép lựa chọn theo đúng yêu cầu độ chính xác của hệ thống điều khiển.

Encoder C82 có chịu được nhiệt độ cao không? Có. Dải nhiệt độ hoạt động tiêu chuẩn là -25°C đến +85°C, và có tùy chọn mở rộng lên đến -40°C đến +100°C cho môi trường khắc nghiệt.

Nếu trục động cơ nhỏ hơn Ø30mm thì có lắp được encoder C82 không? Có thể sử dụng bạc giảm trục (reducing sleeve) mã BR2-xx để giảm từ Ø30mm xuống các kích thước nhỏ hơn như Ø15, 16, 17, 18, 19, 20, 22, 23, 24, 25,4 hoặc 28mm.

Encoder C82 có cấp bảo vệ chống nước, chống bụi không? Có. Cấp bảo vệ tiêu chuẩn là IP54, có tùy chọn nâng cấp lên IP65 cho môi trường nhiều bụi, ẩm ướt (giới hạn tốc độ 2000 vòng/phút, mô-men 2Ncm).
