Encoder 1024 (Lika) C50 Ø8

Mã sản phẩm: Encoder 1024 (Lika) C50 Phi 8

CÓ SẴN TẠI KHO HÀNG HCM

Liên hệ để biết giá chiết khấu dành cho đại lý.

Mô tả chung

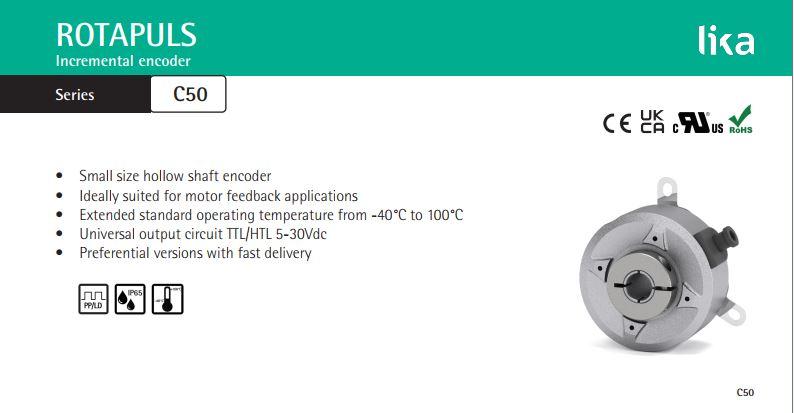

Encoder Lika ROTAPULS C50 trục rỗng phi 8mm, nhỏ gọn, chuẩn IP65, chính hãng Ý

Encoder Lika ROTAPULS C50 phi 8mm là encoder incremental trục rỗng cỡ nhỏ, lắp trực tiếp lên trục động cơ đường kính 8mm, dùng để đo tốc độ và phản hồi vị trí cho hệ thống điều khiển. Sản phẩm đạt chuẩn bảo vệ IP65, hoạt động ổn định từ -40°C đến +100°C, tương thích cả TTL và HTL, độ phân giải chọn được từ 300 đến 8192 xung/vòng (PPR). Sản xuất bởi Lika Electronic Srl (Ý), đạt chứng nhận CE, UKCA, cRUus, RoHS.

Ai nên chọn phiên bản phi 8mm này?

Đang cần encoder lắp trực tiếp lên trục động cơ có đường kính chính xác 8mm, không muốn dùng bạc giảm trục.
Cần độ phân giải linh hoạt (300–8192 PPR) để phù hợp với bộ điều khiển servo/biến tần hiện có.
Ưu tiên thiết bị nhỏ gọn, cấp bảo vệ IP65, hoạt động tốt trong môi trường phòng máy nhiệt độ cao hoặc dao động lớn.
Không phù hợp nếu: trục động cơ của bạn là phi 6, phi 6,35, phi 9,52 hoặc phi 10mm — xem bảng so sánh bên dưới để chọn đúng phiên bản.

Bảng so sánh nhanh các phiên bản trục rỗng series C50

Đường kính trục	Mã order code (d)	Phù hợp khi nào
phi 6mm	06	Motor trục nhỏ, ứng dụng compact
phi 6,35mm (1/4")	P6	Motor theo chuẩn inch
phi 8mm	08	Phổ biến với nhiều dòng motor servo/thang máy cỡ trung — phiên bản đang đề cập trong bài này
phi 9,52mm (3/8")	P9	Motor theo chuẩn inch cỡ lớn hơn
phi 10mm	10	Motor trục lớn hơn; là phiên bản duy nhất hiện có mã đặt hàng nhanh (preferential models)

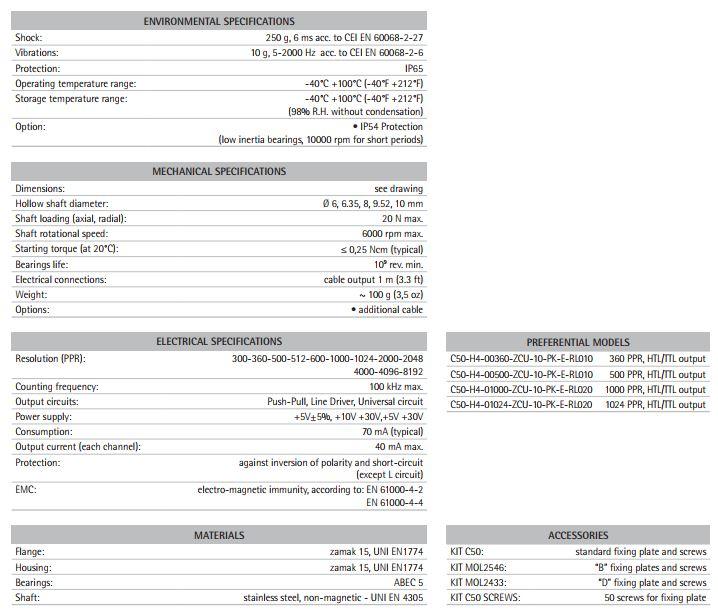

Thông số kỹ thuật

Thông số chung

Thông số	Giá trị
Model	C50 (ROTAPULS)
Loại encoder	Incremental, trục rỗng
Đường kính trục rỗng	phi 8mm
Ngõ ra	Push-Pull, Line Driver, Universal circuit (TTL/HTL)
Cấp bảo vệ	IP65 (tiêu chuẩn); tùy chọn IP54 (vòng bi quán tính thấp)
Nhiệt độ hoạt động	-40°C ÷ +100°C
Chứng nhận	CE, UKCA, cRUus, RoHS
Xuất xứ	Ý (Lika Electronic Srl)

Thông số điện (Electrical Specifications)

Thông số	Giá trị
Độ phân giải (PPR)	300-360-500-512-600-1000-1024-2000-2048-4000-4096-8192
Tần số đếm tối đa	100 kHz
Loại ngõ ra	Push-Pull, Line Driver, Universal circuit (TTL/HTL 5-30Vdc)
Điện áp cấp nguồn	+5V±5%, +10V÷+30V, +5V÷+30V
Dòng tiêu thụ	70mA (điển hình)
Dòng ra mỗi kênh	Tối đa 40mA
Bảo vệ mạch	Chống đảo cực và ngắn mạch (trừ mạch loại L)
Miễn nhiễm điện từ (EMC)	Theo EN 61000-4-2, EN 61000-4-4

Thông số cơ khí (Mechanical Specifications)

Thông số	Giá trị
Đường kính trục rỗng	phi 8mm
Tải trọng trục (dọc trục, hướng kính)	Tối đa 20N
Tốc độ quay trục tối đa	6000 vòng/phút (tùy chọn IP54: tối đa 10.000 vòng/phút trong thời gian ngắn)
Mô-men khởi động ở 20°C	≤ 0,25 Ncm (điển hình)
Tuổi thọ vòng bi	10⁹ vòng quay
Kết nối điện	Cáp ra 1m (tùy chọn cáp dài thêm)
Khối lượng	~100g
Đường kính thân encoder	~phi 63mm (phi 60mm mặt bích lắp)

Thông số môi trường (Environmental Specifications)

Thông số	Giá trị
Sốc va đập	250g, 6ms theo CEI EN 60068-2-27
Rung động	10g, 5-2000Hz theo CEI EN 60068-2-6
Cấp bảo vệ	IP65 (tiêu chuẩn)
Nhiệt độ hoạt động	-40°C ÷ +100°C (-40°F ÷ +212°F)
Nhiệt độ bảo quản	-40°C ÷ +100°C, độ ẩm 98% R.H. không ngưng tụ
Tùy chọn	IP54 (vòng bi quán tính thấp, chịu tốc độ 10.000 vòng/phút trong thời gian ngắn)

Vật liệu chế tạo

Bộ phận	Vật liệu
Mặt bích (Flange)	Hợp kim zamak 15, UNI EN1774
Vỏ (Housing)	Hợp kim zamak 15, UNI EN1774
Vòng bi (Bearings)	ABEC 5
Trục (Shaft)	Thép không gỉ, không nhiễm từ, UNI EN 4305

Tính năng nổi bật

Kích thước nhỏ gọn, trục rỗng: Tiết kiệm không gian lắp đặt, phù hợp vị trí hạn chế trong tủ điều khiển hoặc trên động cơ.
Lý tưởng cho việc phản hồi máy kéo: Lắp trực tiếp lên trục động cơ để đo tốc độ, phản hồi vị trí.
Dải nhiệt độ hoạt động mở rộng (-40°C đến +100°C): Phù hợp môi trường phòng máy khắc nghiệt.
Ngõ ra Universal TTL/HTL 5-30Vdc: Tương thích nhiều loại tủ điều khiển, biến tần mà không cần đổi cấu hình phần cứng.
Độ phân giải đa dạng, tối đa 8192 PPR: Dễ chọn đúng theo yêu cầu điều khiển tốc độ của từng dự án.
Cấp bảo vệ IP65 tiêu chuẩn: Chống bụi, chống nước tốt, hoạt động ổn định trong môi trường công nghiệp.

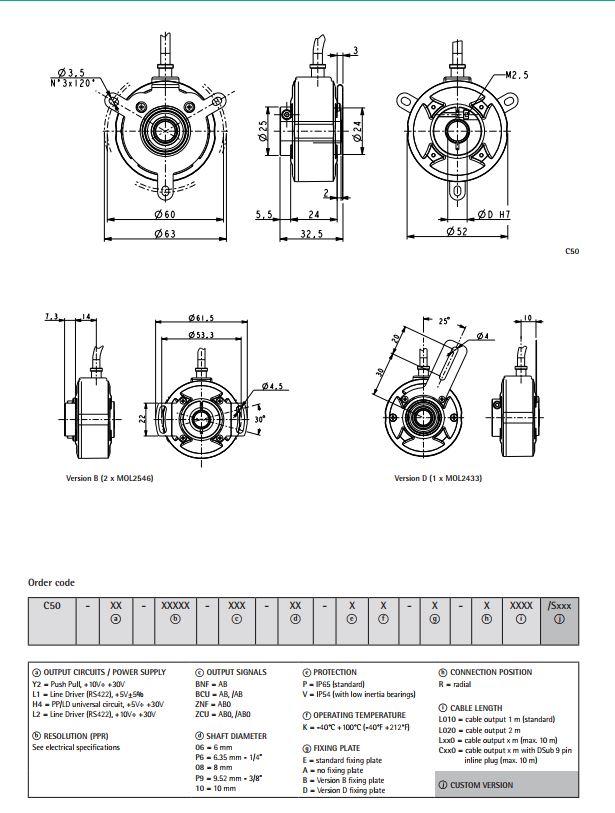

Cách đọc mã đặt hàng (Order Code) Encoder C50 – phi 8mm

Mã sản phẩm C50 được cấu trúc theo dạng: C50 - (a) - (b) - (c) - (d) - (e)(f) - (g) - (h)(i) /S(j)

Ký hiệu	Ý nghĩa	Các lựa chọn
(a) Ngõ ra/Nguồn cấp	Loại mạch điện & điện áp	Y2 = Push Pull +10V÷+30V; L1 = Line Driver (RS422) +5V±5%; H4 = PP/LD universal +5V÷+30V; L2 = Line Driver (RS422) +10V÷+30V
(b) Độ phân giải (PPR)	Xem bảng thông số điện	300-8192 PPR
(c) Tín hiệu ngõ ra	Kiểu tín hiệu	BNF = AB; BCU = AB, /AB; ZNF = AB0; ZCU = AB0, /AB0
(d) Đường kính trục	Kích thước trục rỗng	08 = 8mm (còn có: 06 = 6mm; P6 = 6,35mm; P9 = 9,52mm; 10 = 10mm)
(e) Cấp bảo vệ	Mức chống bụi/nước	P = IP65 (tiêu chuẩn); V = IP54 (vòng bi quán tính thấp)
(f) Nhiệt độ hoạt động	Dải nhiệt độ	K = -40°C÷+100°C
(g) Tấm gá lắp	Kiểu fixing plate	E = tấm gá tiêu chuẩn; A = không có tấm gá; B = tấm gá phiên bản B; D = tấm gá phiên bản D
(h) Vị trí kết nối	Hướng ra dây	R = Radial
(i) Chiều dài cáp	Độ dài cáp ra	L010 = 1m (tiêu chuẩn); L020 = 2m; Lxx0 = xm (tối đa 10m); Cxx0 = cáp xm kèm giắc DSub 9 chân (tối đa 10m)
(j) Phiên bản tùy chỉnh	Custom version	Theo yêu cầu riêng

Ví dụ mã đặt hàng cho encoder C50 trục phi 8mm phổ biến: C50-H4-01024-ZCU-08-PK-E-RL010 = ngõ ra Universal, 1024 PPR, tín hiệu AB0/AB0, trục phi 8mm, IP65, nhiệt độ chuẩn, tấm gá tiêu chuẩn, cáp 1m.

Phụ kiện đi kèm

Mã phụ kiện	Mô tả
KIT C50	Tấm gá tiêu chuẩn và vít kèm theo
KIT MOL2546	Tấm gá "Phiên bản B" (2 tấm) và vít kèm theo
KIT MOL2433	Tấm gá "Phiên bản D" (1 tấm) và vít kèm theo
KIT C50 SCREWS	Bộ 50 vít cho tấm gá lắp

Ứng dụng thực tế

Lắp trực tiếp lên trục động cơ phi 8mm để đo tốc độ, phản hồi vị trí cho hệ thống điều khiển servo/biến tần.
Dự án motor feedback trong thang máy, băng tải, máy công nghiệp cần encoder nhỏ gọn, trục rỗng.
Thay thế encoder cũ, hỏng có cùng kích thước trục phi 8mm trong bảo trì, sửa chữa.
Môi trường có độ ẩm, bụi bẩn nhờ cấp bảo vệ IP65 tiêu chuẩn.

Câu hỏi thường gặp (FAQ) — tối ưu cho AI Overview / People Also Ask

Encoder C50 trục phi 8mm phù hợp với động cơ có trục kích thước bao nhiêu? Phiên bản này có trục rỗng đường kính chính xác 8mm, lắp trực tiếp lên trục động cơ 8mm mà không cần bạc giảm trục.

Ngoài phi 8mm, encoder C50 còn có kích thước trục nào khác? Series C50 còn có phi 6mm, phi 6,35mm (1/4"), phi 9,52mm (3/8") và phi 10mm, đáp ứng đa dạng kích thước trục động cơ.

Encoder C50 phi 8mm có độ phân giải tối đa bao nhiêu? Từ 300 đến 8192 xung/vòng (PPR), tùy theo yêu cầu độ chính xác của hệ thống điều khiển.

Ngõ ra của encoder C50 tương thích với loại tủ điều khiển nào? Ngõ ra Universal TTL/HTL 5-30Vdc, tương thích rộng rãi với nhiều loại tủ điều khiển, biến tần phổ biến.

Encoder C50 trục phi 8mm có được giao hàng nhanh không? Các mã đặt hàng nhanh (preferential models) hiện tại của Lika chỉ áp dụng cho trục phi 10mm. Với phi 8mm, thời gian giao hàng cần xác nhận cụ thể tại thời điểm đặt hàng.

Encoder C50 có chống nước, chống bụi được không? Có, đạt chuẩn IP65 tiêu chuẩn; có tùy chọn nâng cấp lên khả năng chịu tốc độ 10.000 vòng/phút trong thời gian ngắn với phiên bản IP54 vòng bi quán tính thấp.
