Đặc tính kỹ thuật máy kéo không hộp số SG30B(F):
- Các Pulley có đường kính bằng hoặc nhỏ hơn 270mm, được làm bằng thép loại C40 UNI 7845 cứng, có độ cứng trên 50 HRC. Các ròng rọc, có đường kính bằng hoặc cao hơn 320mm, được làm bằng gang đúc hình cầu EN-GJS-700-2-UNI EN với độ cứng trên 250 HB.
- Dãy động cơ được sản xuất ở Ý, lớp bảo vệ F và cách điện IP21; buộc phải thông gió bằng quạt không khí như là thiết bị tùy chọn, chủ yếu được đề xuất trong các ứng dụng chu kỳ nhiệm vụ cao (phiên bản F)
- Hiệu suất động cơ cao cho phép tạo mô-men xoắn trực tiếp, loại bỏ sự cần thiết phải giảm cơ học.
- Tăng hiệu quả của máy và giảm tiêu thụ năng lượng, được cấp;
- Mức hoạt động và độ ồn không rung (trong phạm vi VDI 2566) <60 dB;
- Phanh đã được chứng nhận cung cấp độ tin cậy tối đa và có thể được sử dụng để ngăn chặn các chuyển động trở lên không kiểm soát được;
- Nhiều động cơ và vòng bi cho phép người sử dụng, với sự trợ giúp của bộ cấu hình bên trong của chúng tôi, để lựa chọn máy nhỏ gọn nhất với mức tiêu hao năng lượng thấp nhất;
- Điều chỉnh nhanh và thiết lập (bằng chức năng tự dò) nhờ ổ đĩa SICORVERT hoặc các thương hiệu chính khác.
Moment xoắn – không có quạt 330Nm (S3 40%)
có quạt 395Nm (S3 40%)
Tỉ số truyền 2:1 – Tải trọng 2000kg (Pulley 120mm)
Tốc độ – 0,63 … 2,5m/s
Công suất – 4,1 … 13,9 kW
Đường kính Pulley – 120 … 400mm
Tải trọng tỉnh – 34,3 kN – 3.500kg
Chiều rộng tối đa – 300mm
Momen phanh – 2x410Nm
Trọng lượng máy – 200kg

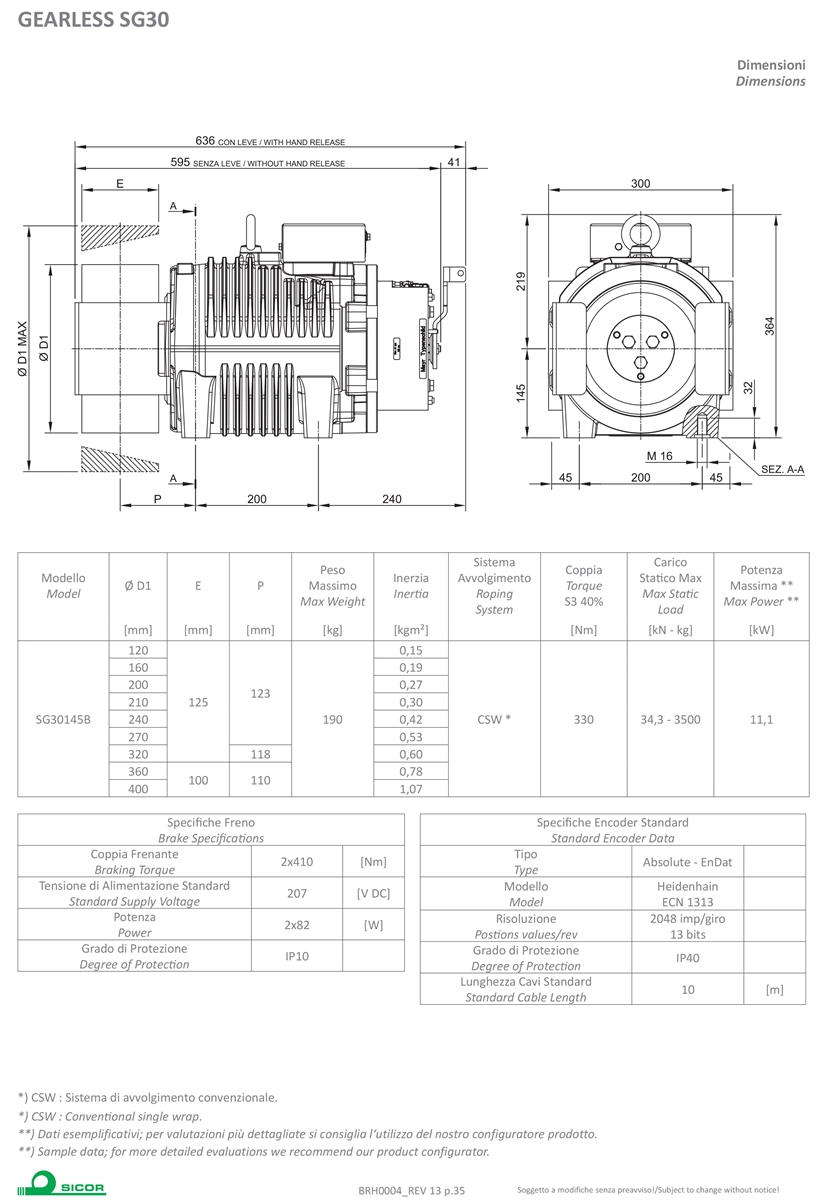

DOWNLOAD TECHNICAL SHEETS SG30 (PDF)
