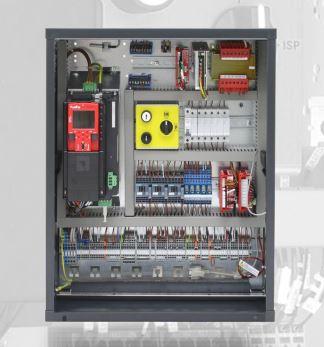

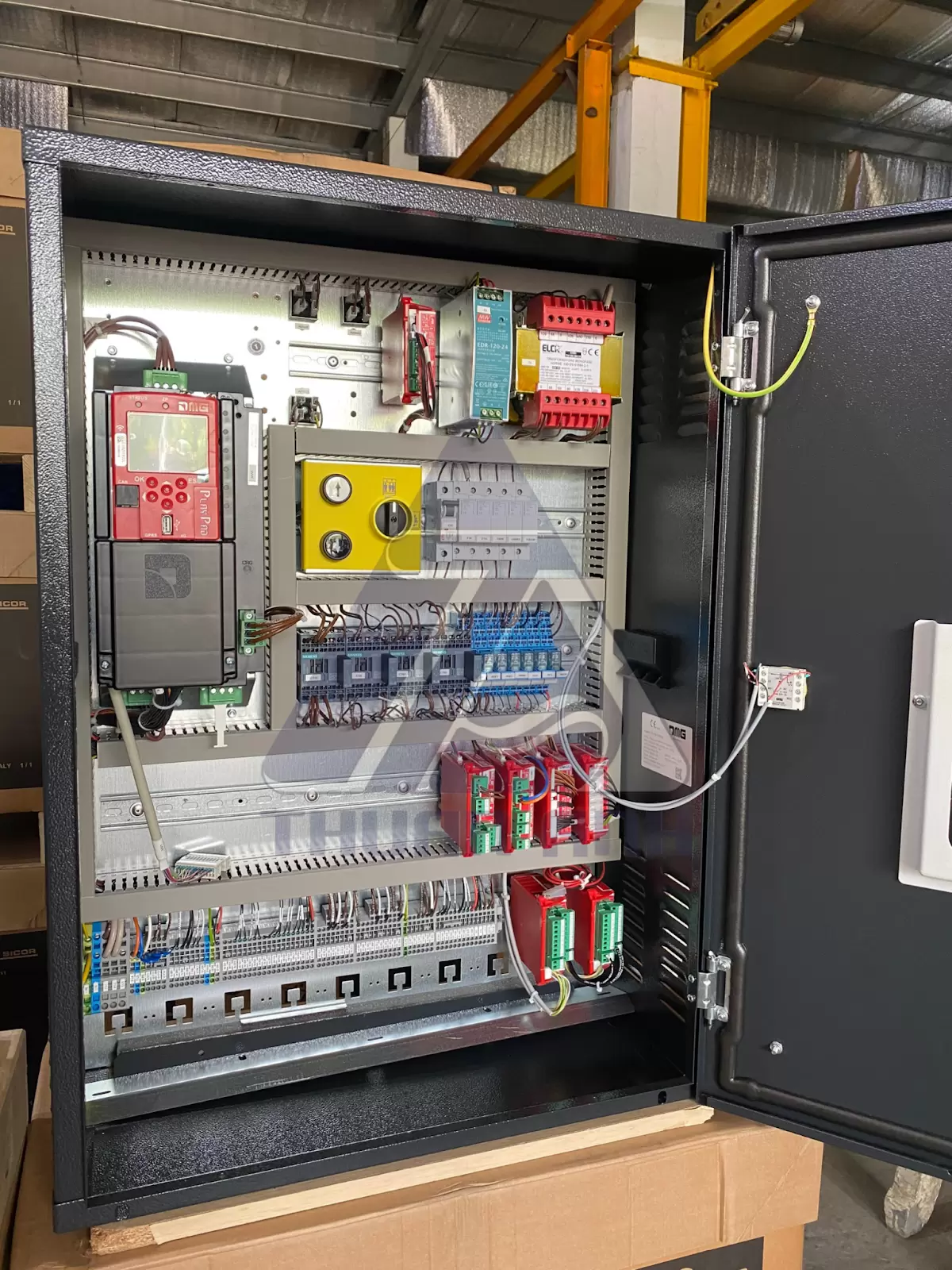

Tủ điện DMG 5.5kw

+ Hỗ trợ tối đa 28 tầng với điều khiển nối tiếp (serial), và 12 tầng với điều khiển song song (parallel): Serial control: Sử dụng giao tiếp nối tiếp qua Canbus, kết nối bảng tầng thông minh, ít dây, dễ mở rộng. Parallel control: Sử dụng kết nối song song truyền thống – mỗi nút 1 dây, giới hạn số tầng.

+ Đường truyền CANBUS để kết nối bảng hiển thị và bảng gọi tầng nối tiếp: Cho phép kết nối bảng gọi tầng (LOP) và màn hình LED/LCD qua giao tiếp Canbus, giúp giảm dây và chống nhiễu.

+ Đường truyền CANBUS cho giao tiếp nối tiếp trong cabin: Liên kết bảng gọi cabin (COP), cảm biến, cửa, đèn báo… qua mạng CAN, giúp điều khiển chính xác và ổn định.

Hỗ trợ các chế độ gọi tầng: APB, Down Collective, Full Collective: APB (Automatic Push Button): Gọi tầng tự động, không cần giữ nút. Down Collective: Gộp tất cả lệnh đi xuống, dừng theo thứ tự. Full Collective: Gộp cả lệnh lên và xuống, tối ưu luồng di chuyển.

+ Điều khiển hệ thống Multiplex tối đa 6 thang máy: Tủ có thể điều phối tối đa 6 cabin chạy đồng thời trong cùng một hệ thống, giúp giảm thời gian chờ và tăng hiệu quả phục vụ.

+ Điều khiển cửa tùy chọn hoặc chọn lọc cho hệ thống ra vào xuyên tầng hoặc liền kề: Tủ điều khiển hỗ trợ mở cửa linh hoạt, cho phép lựa chọn cửa cần mở tùy theo tầng đối với cabin có nhiều cửa (như cửa trước, cửa sau hoặc cửa bên), áp dụng cho các loại thang máy có cửa ra vào đối diện nhau (xuyên tầng) hoặc cửa đặt bên cạnh nhau (liền kề).

+ Chẩn đoán trạng thái, lỗi, sự cố và giám sát cổng vào/ra (I/O): Hiển thị trực tiếp tình trạng các thiết bị, giúp xác định nguyên nhân lỗi nhanh chóng và hiệu quả.

+ Điều khiển nâng cao biến tần VVVF để tối ưu tốc độ, độ êm và điểm dừng tầng chính xác: Cabin vận hành êm như xe hơi cao cấp, dừng tầng chính xác ±1 mm. Tối ưu trải nghiệm người dùng và kéo dài tuổi thọ cơ khí.

+ Giao diện lập trình và chuẩn đoán lỗi, tại chỗ và từ xa: Có thể cấu hình bằng màn hình trên tủ hoặc từ xa qua phần mềm (DMG Fusion). Hỗ trợ kỹ thuật viên bảo trì nhanh chóng, không cần truy cập vật lý liên tục.

+ Quản lý thông số và chuẩn đoán biến tần VVVF (chỉ hỗ trợ FUJI FRENIC LIFT LM2): Kết nối sâu với biến tần Fuji, giúp: Tinh chỉnh tốc độ, gia tốc, thắng và giám sát lỗi và hoạt động theo thời gian thực.

+ Cập nhật phần mềm qua thiết bị USB: Gắn USB trực tiếp vào tủ để nâng cấp firmware, thao tác nhanh chóng, không cần phần mềm chuyên dụng.

+ Cổng RS232 dùng để kết nối với máy tính hoặc modem GPRS: Dùng cho lập trình, bảo trì, truyền dữ liệu hoặc kết nối giám sát từ xa qua mạng di động (GPRS/3G/4G).

+ Tương thích với toàn bộ sản phẩm thuộc hệ sinh thái DMG: Kết nối dễ dàng với bảng tầng, cabin, LCD, cảm biến, module I/O... do DMG sản xuất, đảm bảo đồng bộ và ổn định.

+ Tương thích với tất cả các giải pháp +A3 cho hệ thống điện: Hỗ trợ chống trôi cabin (UCM), giám sát phanh, cảm biến cửa an toàn, đạt chuẩn EN81-20/50 & A3.

+ Bảo vệ truy cập giếng thang trái phép (Unauthorized Shaft Access): Khi có người mở cửa tầng hoặc chui vào giếng trái phép, hệ thống sẽ tự động ngừng cabin và báo lỗi.

3. Ưu điểm của tủ DMG so với các tủ phổ thông:

+ Tích hợp thông minh: Tủ DMG có khả năng tích hợp bo mạch giấu bên trong, tăng tính thẩm mỹ cho tủ điều khiển. Trong khi đó, các tủ phổ thông thường để bo mạch lộ ra ngoài, kém thẩm mỹ hơn.

+ Áp dụng công nghệ: Tủ DMG sử dụng công nghệ cao cấp nhất hiện nay, còn các tủ phổ thông chủ yếu dùng công nghệ cơ bản hoặc trung cấp.

+ Khả năng mở rộng: Tủ DMG hỗ trợ đầy đủ các chức năng mở rộng, đặc biệt về giao tiếp và tích hợp hệ sinh thái. Các tủ phổ thông còn nhiều hạn chế về mặt này.

+ Ứng dụng: Tủ DMG phù hợp cho các công trình lớn, nhiều nhóm thang máy. Các tủ phổ thông chủ yếu dùng cho chung cư nhỏ hoặc nhà dân.

+ Độ bền, chất lượng: Tủ DMG đạt tiêu chuẩn chất lượng Châu Âu, độ bền và chất lượng cao. Các tủ phổ thông chỉ ở mức trung bình.

+ Giá thành: Giá tủ DMG cao hơn tủ nội địa, nhưng bù lại là tuổi thọ dài và chi phí vận hành thấp.

+ Thời gian nhập hàng: Hiện tại Benelifts asia Việt Nam đã nhập sẵn hàng DMG, hạn chế tối đa vấn đề chờ hàng nhập khẩu.

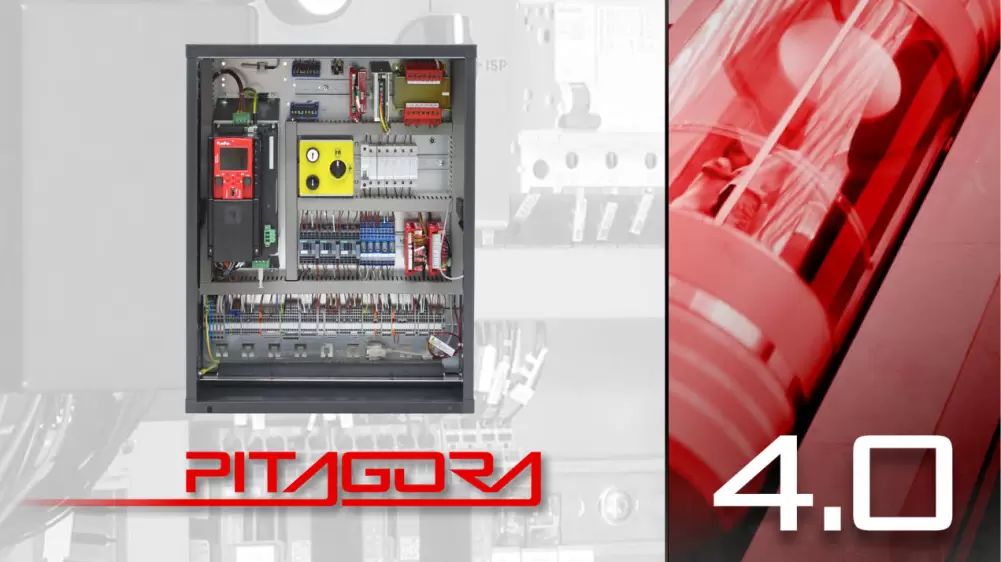

4. Công nghệ tủ DMG Pitagora 4.0:

+ Nâng cao hiệu suất: Biến tần tích hợp (Fuji LM2, VVVF), tự động học hành trình (Auto-learning), tốc độ vận hành lên đến 4 m/s

+ Tính an toàn cao: đáp ứng được các tiêu chuẩn Châu Âu, tích hợp chuẩn UCM đầy đủ, nguồn dự phòng khẩn cấp (UPS), giảm sát nhiệt độ động cơ và phòng máy, chế độ cứu hỏa (Fireman's Operation), giám sát lỗi từ xa qua Wi-Fi

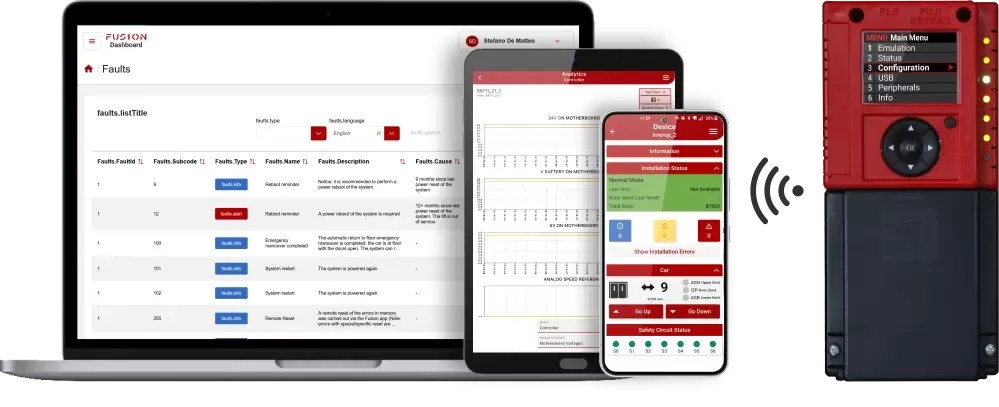

+ Khả năng kết nối mở rộng: giao thức truyền thông CANBUS, ứng dụng Fusion trên điện thoại hoặc máy tính đầy đủ, cổng kết nối đa dạng (RS232, USB, CAN), giao tiếp với nhiều loại encoder (TTL, Sinecos, EnDat, BiSS-C).

Nâng cao hiệu suất:

+ Biến tần tích hợp (Fuji LM2, VVVF): Điều khiển tốc độ động cơ mượt mà, tăng tốc và giảm tốc êm ái, giúp giảm hao mòn cơ khí và tiết kiệm điện năng.

+ Thuật toán điều khiển thông minh tiên tiến:

Điều khiển thông minh theo mô-men thực tế: Ví dụ: Cabin không người → tự động giảm lực kéo. Cabin đầy tải → tăng mô-men kéo mượt, không bị trễ.

Tự động tối ưu gia tốc và giảm tốc: Phân tích hành trình dài/ngắn, tải nặng/nhẹ. Tự điều chỉnh tăng/giảm tốc, giúp cabin chuyển động êm như xe hơi cao cấp.

Tiết kiệm năng lượng vượt trội: Giảm tiêu thụ điện nhờ phân tích tải trọng theo thời gian thực. Giám sát dòng tải liên tục, điều chỉnh áp và dòng cấp khi không cần thiết. Tiết kiệm từ 15–30% chi phí điện.

Tự động ghi nhớ hành trình (Auto-learning): Khi thang máy được lắp đặt hoặc sau khi hiệu chỉnh, bộ điều khiển sẽ tự động ghi nhớ vị trí các tầng bằng cách thực hiện một số chuyến chạy học hành trình (learning runs). Trong quá trình này: Cabin sẽ di chuyển qua các tầng. Cảm biến hoặc encoder sẽ ghi nhận vị trí thực tế từng tầng. Hệ thống lưu trữ khoảng cách, độ trễ dừng và các thông số động học.

Tính năng Auto-learning của các tủ điều khiển thang máy:

• DMG Pitagora 4.0: Có đầy đủ tính năng Auto-learning, thao tác dễ dàng. Tủ tự động học vị trí các tầng, tự tối ưu tăng/giảm tốc sau khi lắp đặt hoặc hiệu chỉnh.
• Arcube: Có tính năng Auto-learning ở mức trung bình, hỗ trợ Shaft Learning nhưng không mô tả chi tiết thao tác. Kỹ thuật viên cần thực hiện các bước học tầng theo hướng dẫn.
• Nice 3000: Có Auto-learning nhưng yêu cầu kỹ thuật viên nhập điểm tầng hoặc chạy từng tầng để ghi nhớ, thao tác thủ công hơn.
• AS380: Có Auto-learning, thao tác tương tự Nice 3000, kỹ thuật viên phải nhập điểm tầng hoặc chạy từng tầng để hệ thống ghi nhớ.
• EC3000: Có Auto-learning, thao tác thủ công, kỹ thuật viên cần nhập điểm tầng hoặc cho thang chạy từng tầng để ghi nhớ vị trí.

5. Tính an toàn cao:

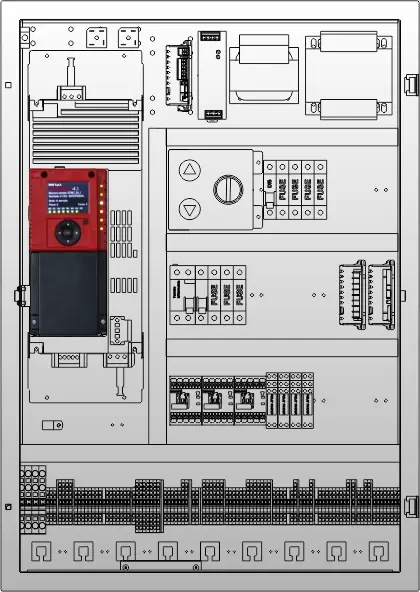

Tuân thủ tiêu chuẩn EN81-20/50:
Đáp ứng các yêu cầu khắt khe của châu Âu về an toàn trong thiết kế và vận hành thang máy.

Nguồn dự phòng khẩn cấp (ARD):
Khi mất điện, cabin vẫn đưa hành khách về tầng gần nhất một cách an toàn.

Giám sát nhiệt độ động cơ và dầu:
Ngăn ngừa quá nhiệt, đảm bảo động cơ hoạt động trong điều kiện ổn định.

Chế độ cứu hỏa (Fireman’s Operation):
Ưu tiên điều khiển bởi lính cứu hỏa khi có sự cố.

Giám sát lỗi từ xa qua Wi-Fi/GPRS (vỡ rõ ràng):
Phát hiện sự cố sớm, can thiệp nhanh chóng, giảm rủi ro tai nạn.

Chế độ mở cửa trước (Pre-opening) (Lưu ý an toàn):

+ Cho phép cửa cabin bắt đầu mở nhẹ (khoảng 5–10 cm) trước khi cabin dừng hoàn toàn tại tầng, giúp giảm thời gian chờ của hành khách tại tầng.

+ DMG Pitagora 4.0 là một trong số ít tủ điều khiển tại thị trường Việt Nam và châu Âu có tích hợp chuẩn UCM đầy đủ – giúp vận hành an toàn.

UCM (Unintended Car Movement):

+ Tủ DMG Pitagora 4.0 có bảo vệ UCM theo tiêu chuẩn EN 81-20/50, giúp phát hiện – ngăn chặn – xử lý nhanh các tình huống cabin trôi ngoài ý muốn.

+ Giám sát vị trí cabin, sử dụng encoder và cảm biến vị trí chính xác để kiểm tra vị trí cabin từng mili giây.

+ Giám sát nhiệt độ động cơ và dầu:

Chức năng:
Tủ điều khiển hỗ trợ kết nối cảm biến nhiệt độ để giám sát nhiệt độ của động cơ hoặc dầu thủy lực. Khi nhiệt độ vượt quá ngưỡng cài đặt, hệ thống sẽ dừng hoạt động để bảo vệ thiết bị. Các loại tủ thường dùng tiếp điểm NO, NC không phù hợp với máy kéo châu Âu sử dụng PTC như là Sicor, Ziehl-Abegg,...
