Biến tần Sicor 7.5KW EISR

Biến tần thang máy Sicor ADL300-2075-4 (7,5kW) – Chính hãng Ý

Sicor ADL300-2075-4 là biến tần chuyên dụng cho thang máy, công suất động cơ khuyến nghị 7,5kW (ở điện áp 400VAC), dòng ra định mức 18,5A. Sản phẩm tích hợp sẵn chức năng điều khiển tốc độ (EFC) và điều khiển vị trí (EPC), thiết kế cực kỳ nhỏ gọn phù hợp cho thang máy không phòng máy, hỗ trợ các giao thức fieldbus chuyên dụng ngành thang máy như DCP3, DCP4, CANopen lift, cùng khả năng duy trì hoạt động khi mất điện nhờ module nguồn dự phòng EMS.

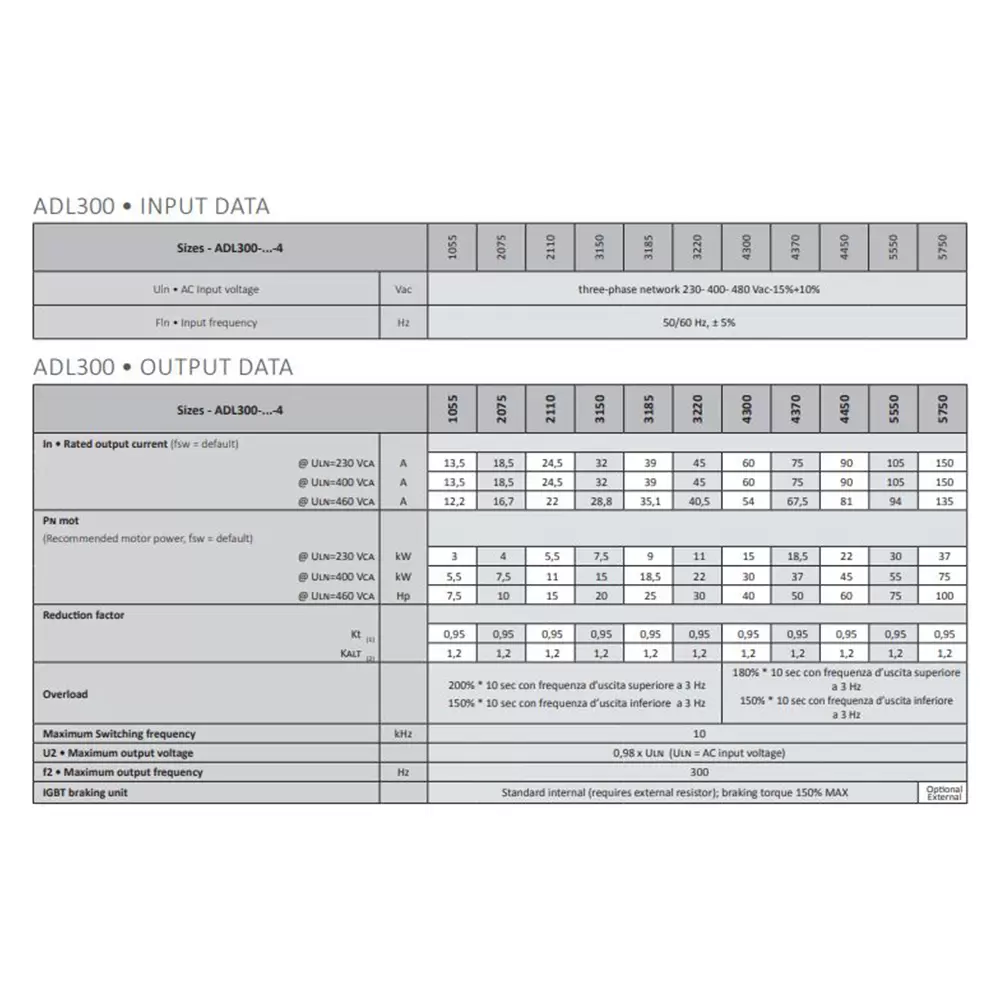

Thông số kỹ thuật

Thông số đầu vào (Input Data)

Thông số đầu ra (Output Data)

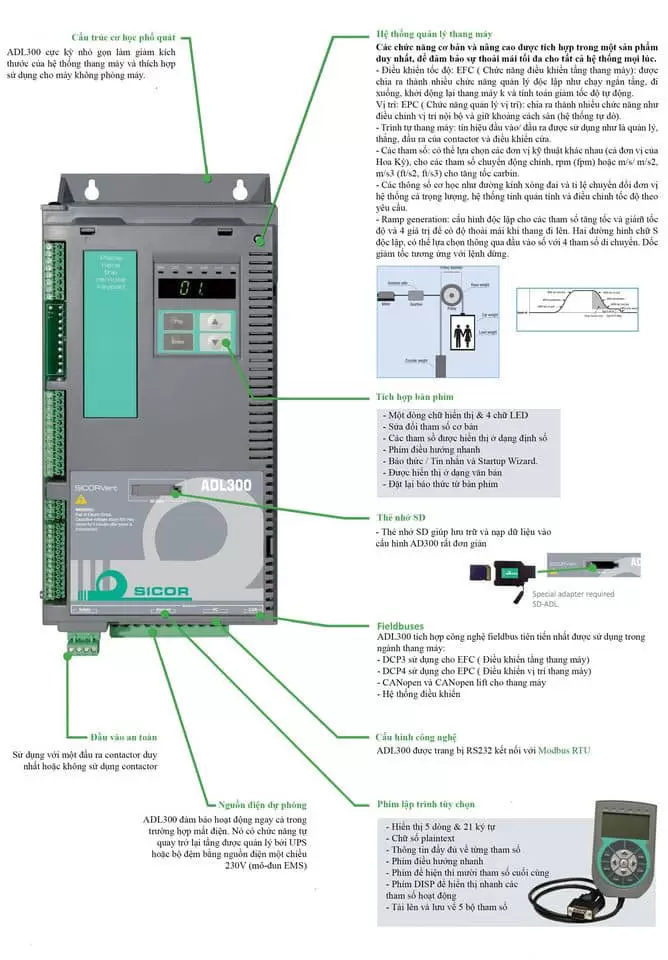

Tính năng nổi bật

Cấu trúc cơ học nhỏ gọn ADL300 có kích thước cực kỳ nhỏ gọn, giúp giảm không gian lắp đặt của hệ thống thang máy, đặc biệt phù hợp cho các dự án thang máy không phòng máy.

Hệ thống quản lý thang máy tích hợp

• Điều khiển tốc độ (EFC – Elevator Floor Control): Quản lý độc lập các giai đoạn tăng tốc, giảm tốc, khởi động êm và tự động kiểm soát tốc độ thang máy.
• Điều khiển vị trí (EPC – Elevator Position Control): Kiểm soát chính xác vị trí dừng tầng, đảm bảo khoảng cách sàn chính xác.
• Quản lý trình tự vận hành: Tín hiệu vào/ra được xử lý trực tiếp bởi mạch điều khiển tích hợp.
• Đa dạng đơn vị đo: Hỗ trợ lựa chọn đơn vị đo tốc độ theo chuẩn quốc tế hoặc Hoa Kỳ (rpm, fpm, m/s, m/s², m/s³, ft/s², ft/s³).
• Tính toán thông số cơ học hệ thống: Tự động tính toán và điều chỉnh chính xác dựa trên đường kính puly, tỷ số truyền động và tải trọng hệ thống.
• Đường cong tăng/giảm tốc (Ramp generation): Hỗ trợ 2 đường cong chữ S độc lập với 4 tham số di chuyển có thể chọn qua đầu vào số, giúp thang máy dừng êm ái, thoải mái cho hành khách.

Bàn phím tích hợp Màn hình hiển thị 4 chữ số LED, cho phép chỉnh sửa tham số cơ bản, điều hướng nhanh, hiển thị cảnh báo/thông báo và hỗ trợ Startup Wizard giúp cài đặt ban đầu nhanh chóng.

Thẻ nhớ SD Hỗ trợ lưu trữ và nạp cấu hình tham số nhanh chóng, thuận tiện khi cần sao lưu hoặc nhân bản cấu hình cho nhiều tủ điều khiển.

Fieldbus chuyên dụng ngành thang máy Tích hợp các giao thức fieldbus tiên tiến: DCP3 (dùng cho EFC – điều khiển tầng), DCP4 (dùng cho EPC – điều khiển vị trí), CANopen và CANopen lift.

Kết nối truyền thông Trang bị cổng RS232 kết nối chuẩn Modbus RTU.

Bàn phím lập trình tùy chọn (rời) Màn hình hiển thị 5 dòng, 21 ký tự, hiển thị đầy đủ thông tin từng tham số, phím điều hướng nhanh, phím xem 10 tham số vừa dùng gần nhất, phím DISP xem nhanh thông số hoạt động, hỗ trợ tải lên/lưu trữ 5 bộ tham số.

Đầu vào an toàn (Safety input) Có thể sử dụng với một đầu ra contactor duy nhất hoặc không cần dùng contactor.

Nguồn điện dự phòng khi mất điện ADL300 đảm bảo thang máy có thể tự động di chuyển về tầng gần nhất khi mất điện, nhờ hệ thống UPS hoặc module nguồn dự phòng một chiều 230V (EMS).

Ứng dụng thực tế

• Điều khiển tốc độ và vị trí động cơ thang máy công suất 7,5kW (400VAC), phù hợp thang máy dân dụng, chung cư, tòa nhà văn phòng.
• Đặc biệt phù hợp cho thang máy không phòng máy (machine room-less) nhờ thiết kế nhỏ gọn.
• Dự án cần tích hợp hệ thống điều khiển tầng (EFC) và điều khiển vị trí (EPC) trong cùng một biến tần.
• Nâng cấp/thay thế biến tần cũ trong hệ thống thang máy cần khả năng duy trì vận hành khi mất điện (đưa cabin về tầng gần nhất an toàn).

Câu hỏi thường gặp (FAQ)

Biến tần Sicor ADL300-2075-4 phù hợp với động cơ công suất bao nhiêu? Công suất động cơ khuyến nghị là 7,5kW khi cấp nguồn 400VAC (điện áp phổ biến tại Việt Nam), dòng ra định mức tương ứng 18,5A.

ADL300 có phù hợp cho thang máy không phòng máy không? Có. Đây là một trong những ưu điểm chính của ADL300, thiết kế cực kỳ nhỏ gọn giúp giảm không gian lắp đặt, phù hợp cho các hệ thống thang máy không phòng máy.

ADL300 có chức năng điều khiển vị trí dừng tầng chính xác không? Có, thông qua chức năng EPC (Elevator Position Control) tích hợp sẵn, giúp kiểm soát chính xác vị trí dừng và khoảng cách sàn.

Biến tần có hoạt động được khi mất điện không? Có. ADL300 hỗ trợ đưa cabin về tầng gần nhất khi mất điện nhờ hệ thống UPS hoặc module nguồn dự phòng một chiều 230V (EMS, tùy chọn).

ADL300 hỗ trợ giao thức truyền thông nào? Hỗ trợ RS232/Modbus RTU, cùng các giao thức fieldbus chuyên dụng ngành thang máy: DCP3 (EFC), DCP4 (EPC), CANopen và CANopen lift.

Biến tần này có chịu quá tải không? Có. Chịu quá tải 200% trong 10 giây khi tần số ra trên 3Hz, hoặc 150% trong 10 giây khi tần số ra dưới 3Hz.
